Линия групповой упаковки стаканчиков в трей
Оборудование для групповой упаковки стаканчиков в трей используется после фасовки продукта в пластиковую тару. Такая линия помогает автоматически подготовить картонный трей, сформировать блок стаканчиков и передать готовую групповую упаковку на дальнейшие операции.
Решения TAURAS-FENIX применяются для стаканчиков со сметаной, йогуртом, творожными десертами, соусами и аналогичной продукцией. Оборудование подбирается под формат стаканчика, количество изделий в блоке, конструкцию трея, требуемую производительность и маршрут упаковки после фасовочного автомата.
Главная задача раздела: собрать оборудование для автоматизации участка после фасовки — от формирования картонного трея до группирования стаканчиков и перемещения блока в готовую транспортную упаковку.
Как работает участок после фасовочного автомата
После фасовки и укупорки стаканчики выходят с роторного или линейного фасовочного автомата на ленту выдачи. Далее продукция может поступать на группирование, перемещение в сформированный трей, маркировку, накопление или паллетирование.
Такая компоновка позволяет связать фасовочный участок с транспортной упаковкой без ручного раскладывания стаканчиков в треи. При проектировании линии учитывают высоту выдачи продукции, скорость фасовочного автомата, формат блока, устойчивость стаканчиков и геометрию картонного трея.
- выход стаканчиков с фасовочного автомата;
- формирование заданного потока продукции;
- группирование стаканчиков в блок;
- формирование картонного трея из гофрозаготовки;
- перемещение блока стаканчиков в готовый трей;
- передача упаковки на маркировку, накопление или паллетирование.
Полезно: участок групповой упаковки может встраиваться после роторных фасовочных автоматов и линейных фасовочных автоматов для продукции в пластиковых стаканчиках.

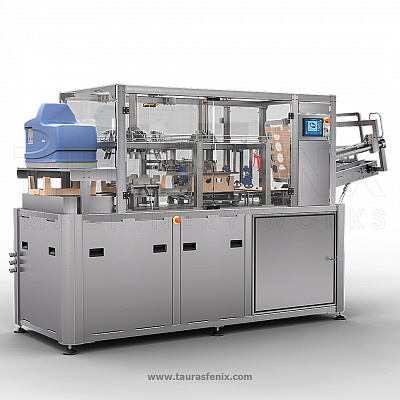

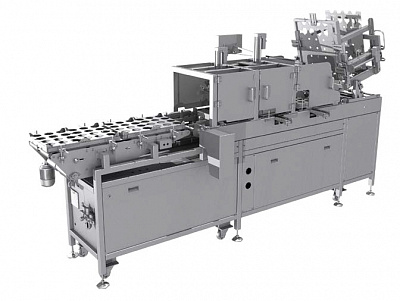

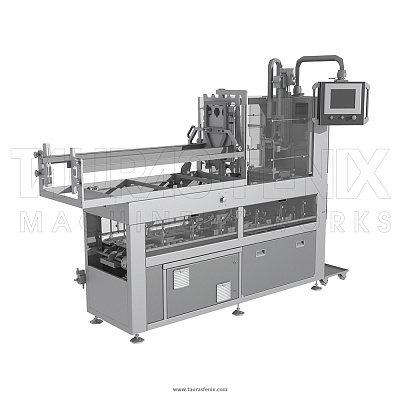

Формирователи трея
Формирователь трея работает с гофрозаготовкой и подготавливает открытую картонную тару для групповой упаковки. Машина формирует трей, который далее используется для загрузки стаканчиков или уже сформированного продуктового блока.
В разделе представлены решения для разных задач: универсальное формирование трея, электромеханическое исполнение для согласованного формата и более производительное решение с быстрой переналадкой.
- SPM-ФТ-20 — универсальный формирователь картонного трея;
- SPM-ФТ-ЭМ-20 — электромеханический формирователь трея для стабильной работы в согласованном формате;
- SPM-ФТ-30 — высокопроизводительный формирователь трея до 30 циклов/мин с быстрой переналадкой под размер трея и высоту стаканов.
Логика выбора: базовая универсальная задача — SPM-ФТ-20; стабильный согласованный формат — SPM-ФТ-ЭМ-20; частая смена форматов и повышенная производительность — SPM-ФТ-30.
Трейпакеры
Трейпакер применяется для формирования групповой транспортной упаковки в виде картонного трея с установленной продукцией. Такой формат подходит для стаканчиков, которые должны сохранять устойчивое положение при движении по линии, складировании и паллетировании.
Трей может выполняться с ячейками, вкладышем или без дополнительного разделения. Конструкция подбирается по форме стаканчика, высоте продукции, количеству изделий в группе и требованиям к дальнейшей логистике.
Когда выбирать трейпакер: если требуется получить готовую групповую упаковку стаканчиков в картонном трее и передать её на дальнейшую транспортировку, маркировку или паллетирование.
Группиратор стаканчиков SPM-ГР-240
SPM-ГР-240 используется для формирования блока из пластиковых стаканчиков перед загрузкой в картонный трей. Машина работает с продукцией после фасовки и помогает подготовить стабильную группу без ручного раскладывания.
Группиратор подходит для стаканчиков со сметаной, йогуртом, творожными десертами и аналогичной молочной продукцией. Оборудование формирует блоки для дальнейшей загрузки в трей и синхронизирует поток продукции с работой формирователя трея, манипулятора или трейпакера.
- производительность до 240 стаканчиков в минуту;
- формирование блока 6×4;
- формирование блока из 24 стаканчиков;
- возможность работы с блоками из 12 стаканчиков;
- подготовка продукции к загрузке в трей форматов 3×4 и 2×4;
- укладка в два или три трея одновременно в зависимости от компоновки линии.
Разделение задач: группиратор работает с продуктом и формирует блок стаканчиков; формирователь трея работает с гофрозаготовкой и подготавливает картонную тару.

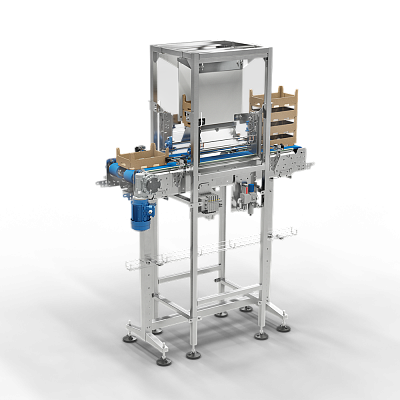

Манипулятор SPM-M-10
SPM-M-10 — манипулятор для перемещения сформированного блока пластиковых стаканчиков в готовый картонный трей. Машина связывает ленту выдачи после фасовочного оборудования, группиратор и участок транспортной упаковки.
Манипулятор используется для блоков 3×4 и 6×4. Он переносит 12 или 24 стаканчика в сформированный трей и передаёт групповую упаковку на следующий этап линии.
- перемещение блока 3×4 — 12 стаканчиков;
- перемещение блока 6×4 — 24 стаканчика;
- работа после роторных и линейных фасовочных автоматов;
- интеграция с группиратором стаканчиков;
- интеграция с формирователем трея и транспортёрами;
- снижение ручных операций при укладке стаканчиков в трей.
Когда выбирать SPM-M-10: если нужно автоматически перенести подготовленный блок стаканчиков с ленты выдачи или участка группирования в уже сформированный картонный трей.
Быстрая переналадка под формат продукции
Для предприятий с несколькими типоразмерами стаканчиков важна быстрая переналадка. Она сокращает простои при смене продукта, позволяет работать с разной высотой стаканов и снижает зависимость участка от ручной настройки.
При подборе оборудования учитывают размер стаканчика, высоту тары, устойчивость крышки, формат трея, схему блока, наличие вкладыша и скорость фасовочного автомата.
Коммерческая выгода: одна линия групповой упаковки может обслуживать несколько форматов стаканчиков, если заранее согласовать переналадку, захваты, треи и транспортную схему.
Как подобрать оборудование для упаковки стаканчиков в трей
Подбор начинается с продукта и маршрута после фасовки. Важно определить, какие стаканчики нужно упаковывать, сколько изделий должно быть в блоке, нужен ли вкладыш или ячейки, как часто меняется формат и какая скорость требуется на участке групповой упаковки.
- тип продукта: сметана, йогурт, десерт, соус или другая продукция;
- форма, диаметр и высота пластикового стаканчика;
- тип крышки и устойчивость стаканчика при перемещении;
- формат блока: 3×4, 6×4 или другой согласованный формат;
- формат трея и конструкция гофрозаготовки;
- необходимость вкладыша или ячеек;
- скорость выхода продукции с фасовочного автомата;
- производительность группиратора, манипулятора и формирователя трея;
- интеграция с маркировкой, накоплением, паллетированием или роботизированной укладкой.
Рекомендуемая логика подбора: сначала определить формат стаканчика и скорость фасовочного автомата, затем выбрать оборудование для формирования трея, группирования продукции и перемещения блока в готовую упаковку.
Интеграция в производственную линию
Формирователи трея, трейпакеры, группираторы и манипуляторы могут работать как отдельные модули или как часть комплексной линии групповой упаковки. Они интегрируются с фасовочными автоматами, транспортёрами, подающими системами, маркировкой, контролем, накопителями, паллетайзерами и роботизированной укладкой.
Такая компоновка позволяет автоматизировать участок от выхода стаканчиков после фасовки до передачи готовой групповой упаковки на складскую логистику.
Практическая выгода: автоматизация групповой упаковки снижает ручной труд, повышает стабильность укладки стаканчиков в трей и помогает синхронизировать конец линии с производительностью фасовочного оборудования.
Производство, поставка и сервис
TAURAS-FENIX разрабатывает и производит оборудование для фасовки, упаковки, розлива и автоматизации производственных линий. Оборудование для групповой упаковки стаканчиков в трей может поставляться отдельными модулями или проектироваться как комплексный участок после фасовочного автомата.
Решения подбираются под задачи предприятий в Санкт-Петербурге, Москве, Краснодаре, Саратове, Екатеринбурге, Новосибирске и других регионах. При проектировании учитываются продукт, формат стаканчика, скорость линии, конструкция трея, группирование, перемещение блока, маркировка, накопление и паллетирование.
