Роботизированный моноблок SPM

Архивная моноблочная модель для end-of-line участка

Роботизированный моноблок SPM — интегрированное решение для автоматической групповой упаковки продукции в гофрокороба American Case. Машина совмещает формирователь короба, автоукладчик и заклейщик коробов в одном корпусе.

В одной системе выполняются основные операции транспортной упаковки: подача гофрозаготовки, формирование короба, подготовка блока продукции, укладка продукции в короб и заклейка заполненной тары клейкой лентой.

Модель относится к архивным решениям. Она может быть изготовлена по индивидуальному запросу, если производственная задача требует именно моноблочной компоновки. Для новых проектов чаще рассматривается модульная схема, где формирователь, автоукладчик и заклейщик являются независимыми единицами оборудования.

Ключевая особенность: моноблок SPM объединяет формирование, укладку и заклейку короба в одной машине, что отличает его от модульных участков с отдельными единицами оборудования.

Для каких задач подходит моноблок SPM

Моноблок SPM применялся для упаковки продукции в первичной упаковке в гофрокороба American Case. Решение подходит для задач, где требуется последовательно сформировать короб, уложить в него продукцию и закрыть транспортную тару в рамках одного автоматического комплекса.

• формирование гофрокороба American Case из плоской заготовки;
• подача гофрозаготовок из магазина;
• формирование блока продукции перед укладкой;
• автоматическая укладка продукции в короб;
• работа с мягкой и полужёсткой первичной упаковкой;
• работа с пакетами типа Flow Pack и пакетами «подушка»;
• укладка продукции механическими или вакуумными захватами;
• вибрационное уплотнение продукции при необходимости;
• заклейка заполненного гофрокороба клейкой лентой;
• подготовка коробов к маркировке, складированию и паллетированию.

Принцип работы машины

Плоские гофрозаготовки размещаются в магазине. Машина подаёт заготовку в зону формирования, раскрывает короб и подготавливает его к загрузке продукции.

Параллельно продукция в первичной упаковке поступает на шаговый подающий транспортёр. На этом участке формируется блок для дальнейшей укладки в короб. Схема блока зависит от формата упаковки, габаритов короба и требований к транспортной таре.

Сформированный блок переносится в короб с помощью механических зажимов или вакуумных захватов. Для некоторых продуктов может применяться вибрационное уплотнение, которое помогает аккуратнее разместить продукцию внутри гофрокороба.

После укладки короб поступает в зону заклейки. Верхние и нижние клапаны фиксируются клейкой лентой, после чего готовая транспортная упаковка передаётся на следующий участок линии.

Практическая выгода: моноблок SPM позволяет выполнить полный цикл коробочной упаковки в одной машине: сформировать короб, уложить продукцию и заклеить готовую транспортную тару.

Формирование гофрокороба

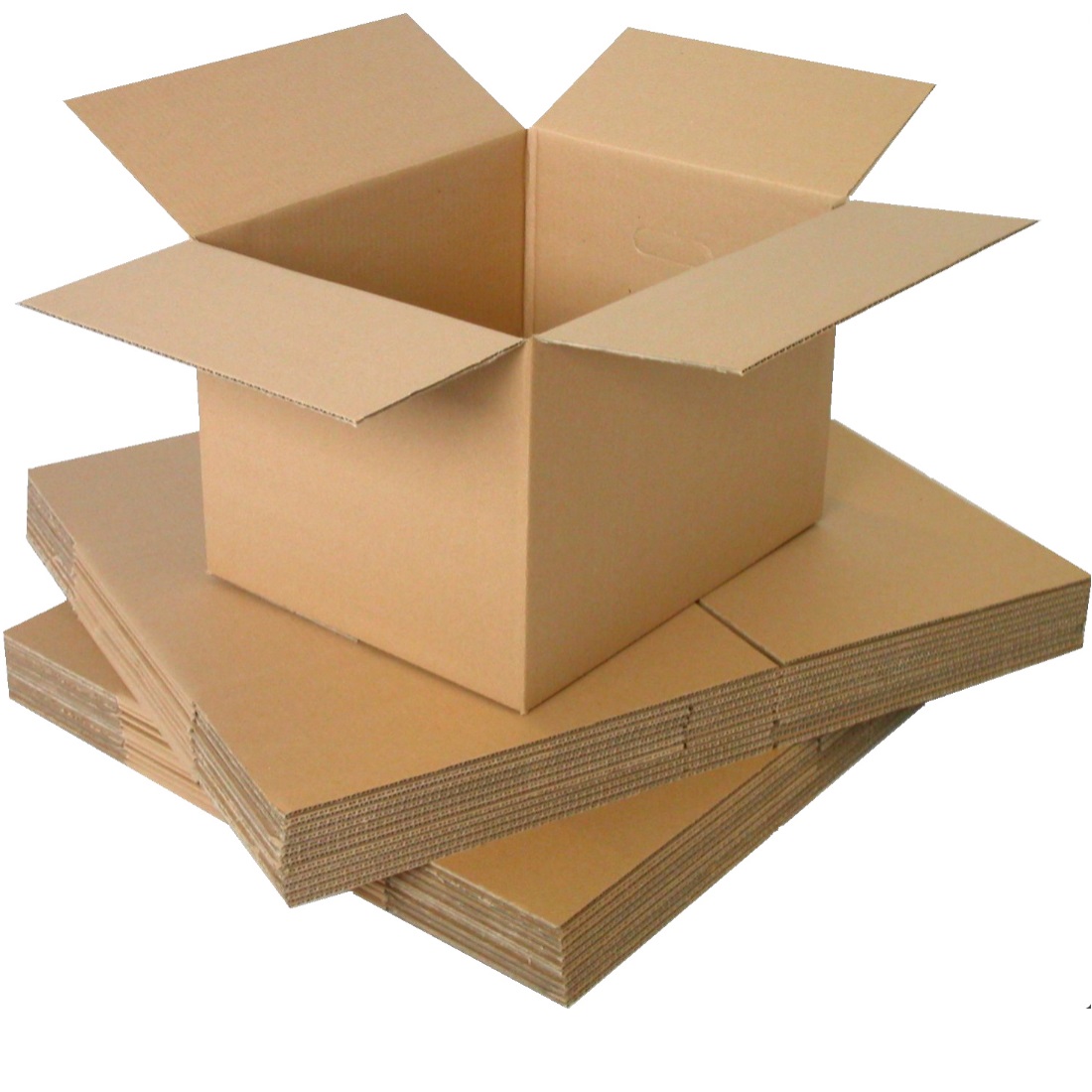

Узел формирования короба работает с плоскими гофрозаготовками. Заготовки подаются из магазина, раскрываются и превращаются в короб American Case, готовый к загрузке продукции.

Моноблочная компоновка позволяет расположить формирование короба внутри общего корпуса машины. Это удобно для производств, где нужен единый автоматический комплекс с общей системой управления.

Для новых участков упаковки также можно рассмотреть отдельный формирователь коробов , если требуется более гибкая компоновка оборудования на производственной площади.

Автоматическая укладка продукции

Участок укладки принимает продукцию в первичной упаковке и формирует блок для размещения в коробе. В зависимости от продукта могут применяться механические зажимы или вакуумные захваты.

Моноблок может использоваться для продукции, которая сохраняет форму при подаче и укладке: пакетов Flow Pack, пакетов «подушка», мягкой и полужёсткой упаковки, а также других согласованных форматов первичной упаковки.

Схема укладки подбирается под габариты продукта, количество упаковок в коробе, допустимые нагрузки на первичную упаковку и требования к транспортировке.

Параметры подбора: формат продукта, устойчивость упаковки, схема блока, тип захвата и размеры короба American Case.

Заклейка гофрокороба

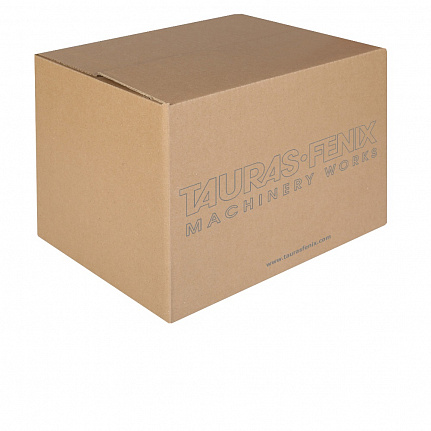

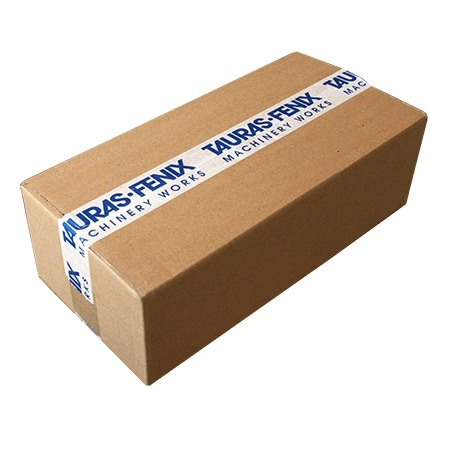

После укладки продукции короб передаётся в зону заклейки. Встроенный заклейщик фиксирует клапаны клейкой лентой и формирует готовую транспортную упаковку.

Такой подход позволял объединить в одном корпусе операции, которые в модульной линии обычно выполняются отдельными машинами: формирователем, автоукладчиком и заклейщиком.

Для новых проектов часто выбирают отдельный заклейщик коробов , чтобы гибко разместить оборудование, разнести сервисные зоны и адаптировать линию под планировку производства.

Моноблочная и модульная компоновка

Моноблочная компоновка SPM была востребована за счёт объединения нескольких операций в одной машине. Такой формат удобен, когда заказчику нужен единый автоматический комплекс с общей логикой управления и согласованной работой всех узлов.

При этом для большинства новых проектов более гибкой становится модульная схема. Отдельные формирователь коробов, автоукладчик и заклейщик проще расставить по участку, повернуть относительно друг друга, разнести по сервисным зонам и адаптировать под доступную производственную площадь.

Модульная схема также удобна при модернизации: отдельные машины можно заменить, дооснастить или интегрировать с соседними участками линии без полной переработки всего комплекса.

Логика выбора: моноблок SPM подходит для задач, где требуется единый интегрированный автомат; модульная схема удобнее для новых участков, где важны компактное размещение, гибкая планировка и независимое обслуживание машин.

Статус модели

Роботизированный моноблок SPM относится к архивным моделям. Машина может быть рассмотрена для изготовления по индивидуальному запросу, если задача требует именно интегрированной моноблочной компоновки.

Для новых проектов чаще подбирается индивидуальный комплект оборудования: отдельный формирователь коробов, автоукладчик в картонные короба, заклейщик, транспортёры и дополнительные модули контроля.

Такой подход позволяет точнее адаптировать участок под продукт, короб, производительность, доступную площадь, маршрут движения продукции и требования к обслуживанию.

Производительность и параметры

Кинематическая производительность моноблока SPM — до 22 коробов в минуту. Машина рассчитана на работу с коробами American Case.

Магазин гофрозаготовок рассчитан на запас до 180 заготовок. Подключение — 380 В, 3Ф, 50 Гц. Установленная мощность — 5 кВт.

Габариты аппарата: длина 4650 мм, ширина 2070 мм, высота 2500 мм. Фактическая компоновка и исполнение уточняются при проектировании индивидуального решения.

Параметры подбора: тип первичной упаковки, размеры короба, высота короба, схема укладки, тип захватов, производительность и доступная площадь участка.

Когда стоит рассмотреть моноблок SPM

Моноблок SPM можно рассмотреть, если производству требуется архивное интегрированное решение, объединяющее формирование короба, автоматическую укладку и заклейку в одном корпусе.

Для новых линий рационально сравнить моноблочную и модульную компоновку. В большинстве случаев отдельные машины дают больше свободы при размещении оборудования, расширении линии и дальнейшем обслуживании участка.

При проектировании подбираются формат короба, схема укладки, тип захватов, направление подачи продукта, маршрут отвода готовой тары и возможность интеграции с маркировкой, контролем, паллетированием или роботизированной укладкой.

Рекомендуемая логика подбора: сначала определить продукт, короб, схему укладки и площадь участка, затем выбрать моноблочную или модульную компоновку end-of-line оборудования.
