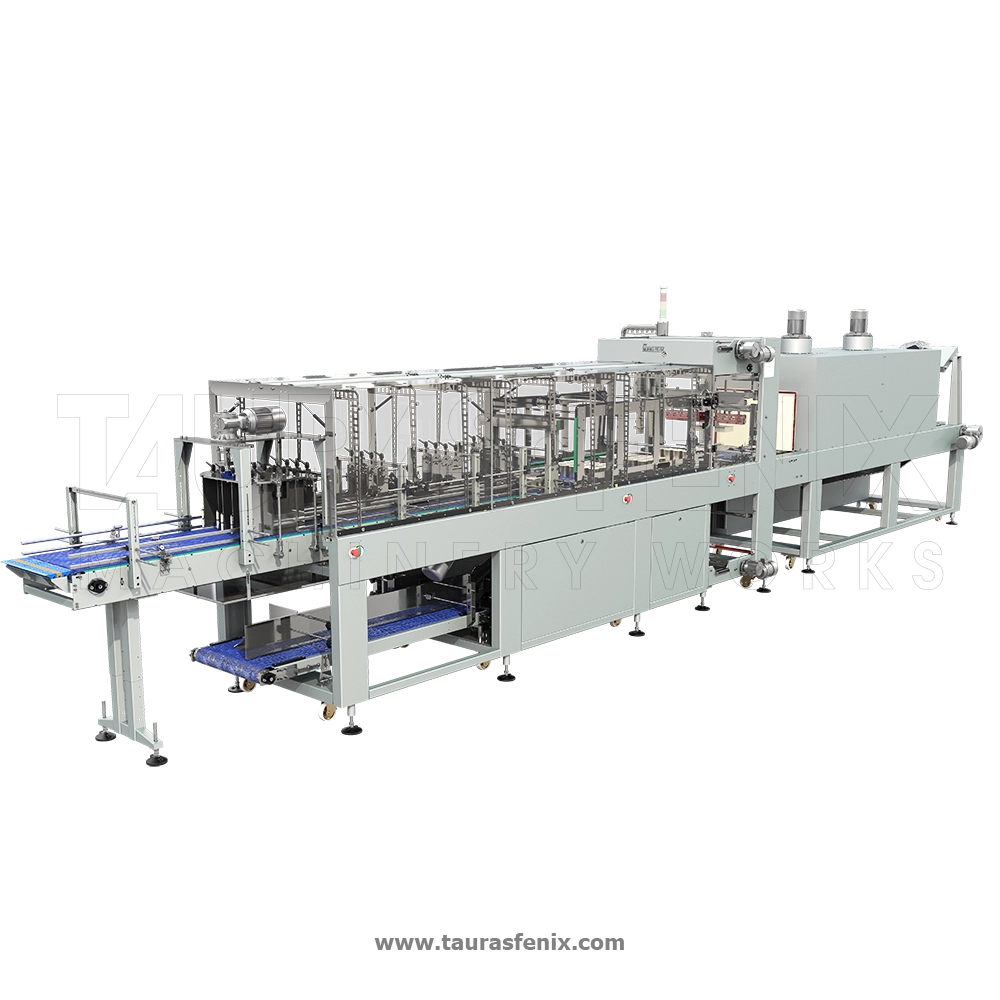

Термоусадочная линия ТУРБОПАК 261 П

Групповая упаковка с картонной подложкой или без неё

ТУРБОПАК 261 П предназначен для автоматической групповой упаковки бутылок и банок из стекла и ПЭТ в термоусадочную плёнку. Машина формирует блоки форматов 2×3 и 3×4, устанавливает продукцию на картонную подложку либо работает без подложки, после чего выполняет обвивку плёнкой и термоусадку.

Такая компоновка применяется на линиях, где групповая упаковка должна быть более устойчивой при транспортировке, складировании и паллетировании. Картонная подложка помогает сохранить геометрию блока и упростить дальнейшую логистику готовой продукции.

Ключевое отличие ТУРБОПАК 261 П: формирователь блока с магазином картонных подложек, который позволяет упаковывать бутылки и банки с подложкой или без неё.

Полезно: вся линейка термоусадочного оборудования TAURAS-FENIX представлена в разделе термоусадочное оборудование ТУРБОПАК .

Для каких задач подходит ТУРБОПАК 261 П

ТУРБОПАК 261 П выбирают для автоматизации групповой упаковки бутылочной и баночной продукции, когда нужно формировать блоки 2×3 или 3×4 и при необходимости устанавливать их на картонную подложку.

• групповая упаковка стеклянных бутылок;
• групповая упаковка ПЭТ-бутылок;
• групповая упаковка стеклянных банок;
• упаковка изделий цилиндрической формы;
• формирование блоков 2×3;
• формирование блоков 3×4;
• установка продукции на картонную подложку;
• упаковка блока без подложки при необходимости;
• автоматическая обвивка блока термоусадочной плёнкой;
• термоусадка в двухзонной камере;
• подготовка продукции к складированию, паллетированию и транспортировке;
• производительность до 19 блоков в минуту.

Принцип работы линии

Продукция поступает на подающий транспортёр, где выполняется разделение рядов. Для подготовки потока к формированию блока используется система разделения «ворошитель» или «стрелка».

После разделения продукция поступает в формирователь блока. Узел собирает бутылки или банки в заданный формат 2×3 или 3×4 и при необходимости устанавливает блок на картонную подложку из магазина подложек.

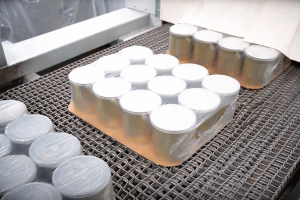

Далее сформированный блок передаётся в упаковочный модуль, где выполняется обвивка термоусадочной плёнкой. После этого блок проходит через термоусадочный модуль с двухзонной камерой, где плёнка усаживается и фиксирует групповую упаковку.

Практическая выгода: линия автоматизирует полный цикл групповой упаковки: разделение рядов, формирование блока, работу с картонной подложкой, обвивку плёнкой и термоусадку.

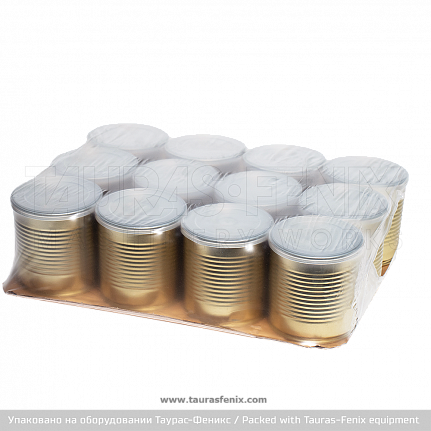

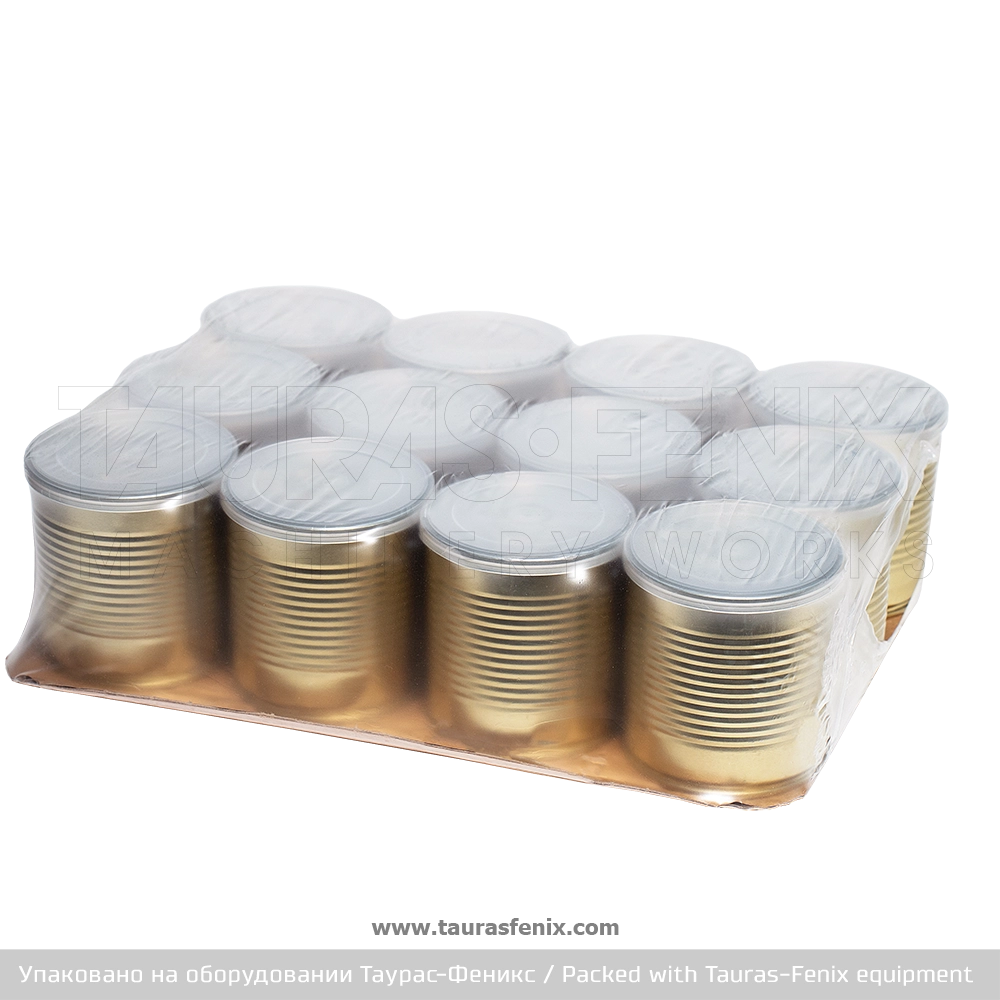

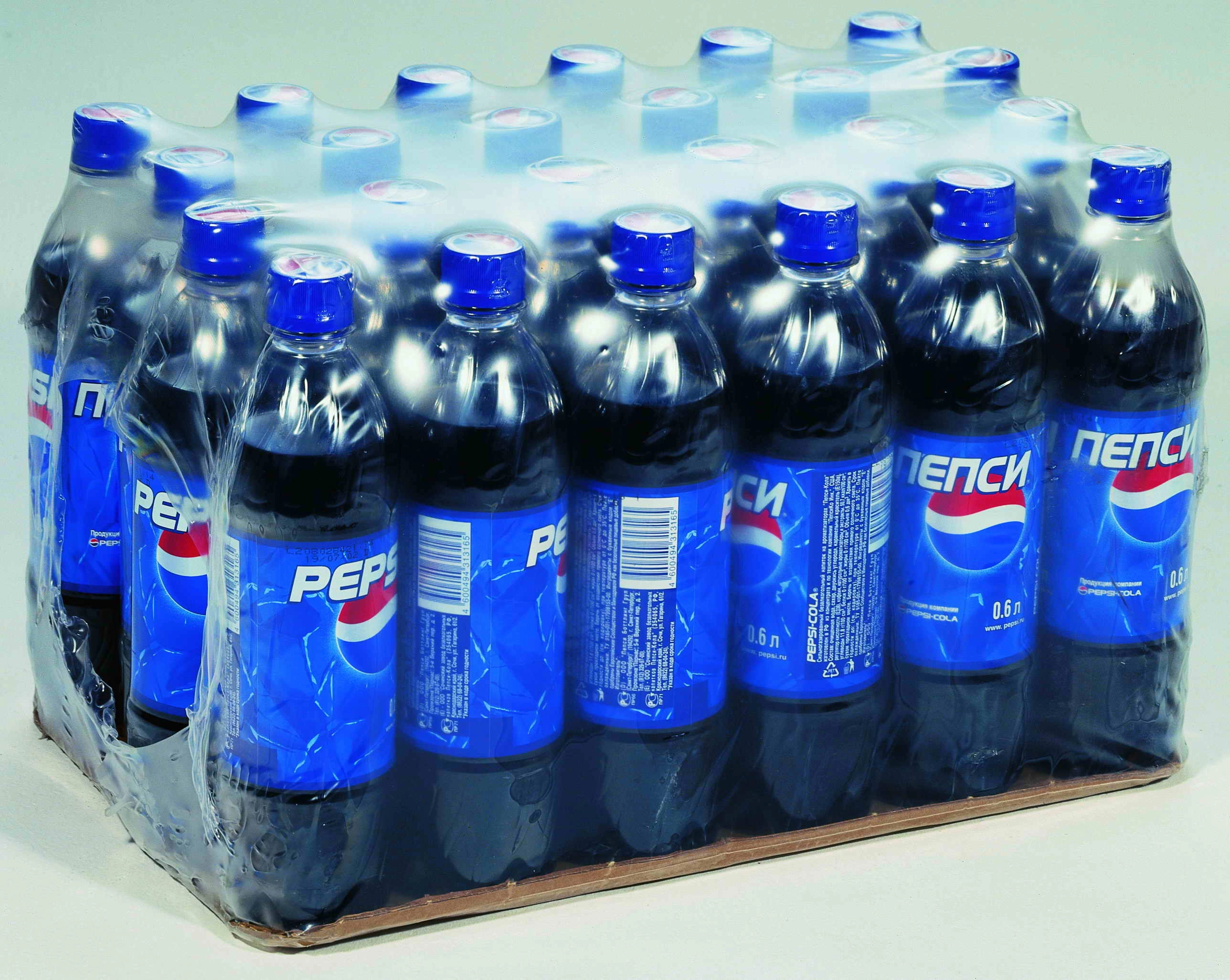

Работа с картонной подложкой

Главное отличие модификации ТУРБОПАК 261 П — наличие формирователя блока с магазином картонных подложек. Это позволяет устанавливать групповую упаковку на подложку перед обвивкой термоусадочной плёнкой.

Картонная подложка особенно полезна, когда требуется повысить устойчивость блока, улучшить внешний вид групповой упаковки и упростить дальнейшее перемещение продукции по складу или линии паллетирования.

При подборе важно согласовать размер подложки, формат блока, массу продукции, тип тары и требования к жёсткости групповой упаковки.

Важно: ТУРБОПАК 261 П можно позиционировать именно как решение для групповой термоусадочной упаковки с подложкой, а не просто как стандартный термотуннель для бутылок.

Форматы блоков 2×3 и 3×4

В карточке указаны два основных формата группового блока: 2×3 и 3×4. Такие форматы подходят для бутылочной и баночной продукции, когда нужно получить компактный, устойчивый и удобный для логистики блок.

При проектировании упаковочного участка нужно проверить габариты тары, массу заполненной продукции, устойчивость блока, размер картонной подложки, параметры плёнки и требования к дальнейшему паллетированию.

Важно для подбора: указанные в карточке габариты блока 387×310×81 мм нужно сверять с конкретной тарой, форматом блока и размером картонной подложки.

Работа с бутылками и банками

ТУРБОПАК 261 П работает с бутылками и банками из стекла и ПЭТ. В карточке отдельно указаны стеклянные бутылки, ПЭТ-бутылки и стеклянные банки.

Для такой продукции важна стабильная подача, корректное разделение рядов, точное формирование блока и аккуратная установка на картонную подложку. Это особенно важно при работе со стеклянной тарой, где требуется учитывать массу заполненной продукции и устойчивость блока при перемещении.

При интеграции линии нужно учитывать форму и высоту тары, диаметр или размер основания, вес заполненной продукции, скорость предыдущего оборудования и способ отвода готовой групповой упаковки.

Термоусадочная плёнка и качество групповой упаковки

ТУРБОПАК 261 П работает с полиэтиленовой термоусадочной плёнкой толщиной 50–120 мкм. Максимальная ширина рулона плёнки — 700 мм, внешний диаметр рулона — до 300 мм, максимальный вес рулона — 20–25 кг.

Для упаковки с картонной подложкой особенно важно правильно подобрать ширину и толщину плёнки. Плёнка должна надёжно фиксировать продукцию на подложке, сохранять геометрию блока и обеспечивать удобство дальнейшей транспортировки.

Важно: ширина рулона до 700 мм отличает эту модификацию от базовой ТУРБОПАК 261, где в карточке указан меньший максимальный размер рулона.

Двухзонная термоусадочная камера

Термоусадочный модуль ТУРБОПАК 261 П оснащается двухзонной камерой. Рабочий размер термотуннеля составляет 2500×680×500 мм.

Двухзонная термоусадка помогает равномерно прогреть плёнку и сформировать аккуратный групповой блок. Скорость транспортёра регулируется в диапазоне 3–15 м/мин, что позволяет адаптировать режим под тип плёнки, формат блока, наличие подложки и особенности продукции.

Отличие от ТУРБОПАК 261

Базовая ТУРБОПАК 261 предназначена для автоматической групповой упаковки стеклянных и ПЭТ-бутылок в блоки 2×3 и 3×4. Модификация ТУРБОПАК 261 П расширяет эту логику за счёт работы с картонной подложкой и баночной продукцией.

Поэтому ТУРБОПАК 261 П лучше позиционировать как решение для групповой термоусадочной упаковки бутылок и банок с подложкой или без неё. Это ключевой SEO-смысл карточки и главное отличие от соседней модели.

Логика выбора: если нужна стандартная групповая упаковка бутылок без акцента на подложку — ТУРБОПАК 261; если нужен блок с картонной подложкой или работа с банками — ТУРБОПАК 261 П.

Интеграция в производственную линию

ТУРБОПАК 261 П может использоваться после розлива, укупорки, этикетировки и контроля продукции. Линию можно включать в общий маршрут групповой упаковки, складирования и дальнейшего паллетирования.

При интеграции важно согласовать скорость подачи, формат блока, размер картонной подложки, параметры термоусадочной плёнки, тип отводящего транспортёра, необходимость рольганга и дополнительные вентиляторы обдува.

Технические параметры

Кинематическая производительность ТУРБОПАК 261 П составляет до 19 блоков в минуту. В текущей технической таблице указаны габариты блока: длина 387 мм, ширина 310 мм, высота 81 мм.

Тип плёнки — полиэтилены. Толщина плёнки — 50–120 мкм. Максимальная ширина рулона плёнки — 700 мм. Максимальный внешний диаметр рулона — 300 мм, вес рулона — 20–25 кг.

Рабочий размер термотуннеля — 2500×680×500 мм. Скорость транспортёра — 3–15 м/мин. Подключение машины — 380 В, 3Ф, 50 Гц.

Установленная мощность — 50 кВт. Рабочее давление в пневмосистеме — 0,6 МПа. Потребление сжатого воздуха — 500 л/мин.

Габариты аппарата: длина 9635 мм, ширина 1300 мм, высота 2300 мм. Вес аппарата — 3000 кг.

Когда стоит выбрать ТУРБОПАК 261 П

ТУРБОПАК 261 П стоит выбирать, если производству нужна автоматическая групповая упаковка бутылок или банок в термоусадочную плёнку с возможностью установки продукции на картонную подложку.

Модель подходит для предприятий, где важны устойчивость группового блока, аккуратная упаковка, автоматическая работа с подложкой, стабильная термоусадка и подготовка продукции к складской и транспортной логистике.

Рекомендуемая логика подбора: сначала определить тип тары, формат блока, необходимость картонной подложки, размер подложки, параметры плёнки, скорость линии и маршрут отвода готовой упаковки, затем согласовать комплектацию ТУРБОПАК 261 П.
