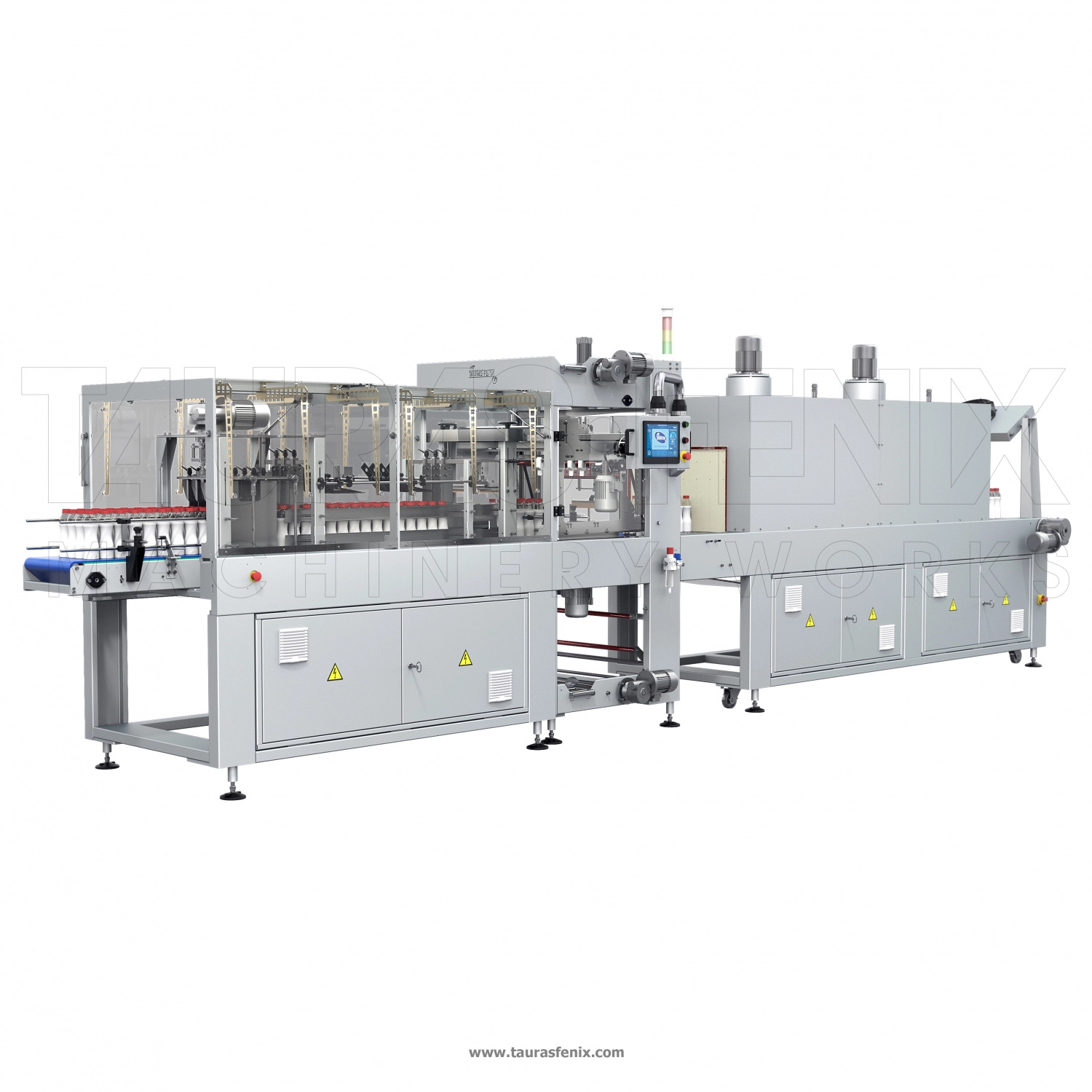

Термоусадочная линия ТУРБОПАК 261

Автоматическая упаковка бутылок в групповые блоки

ТУРБОПАК 261 предназначен для автоматической групповой упаковки стеклянных и ПЭТ-бутылок в термоусадочную плёнку. Машина формирует блоки форматов 2×3 и 3×4, обвивает продукцию плёнкой и выполняет термоусадку в двухзонной камере.

Линия подходит для производств напитков, молочной продукции, соусов, масел и других предприятий, где бутылочная продукция должна поступать на склад или в логистику в устойчивом групповом блоке.

Ключевое отличие ТУРБОПАК 261: линия рассчитана на автоматическое формирование блоков бутылок 2×3 и 3×4 с производительностью до 20 блоков в минуту.

Полезно: вся линейка термоусадочного оборудования TAURAS-FENIX представлена в разделе термоусадочное оборудование ТУРБОПАК .

Для каких задач подходит ТУРБОПАК 261

ТУРБОПАК 261 выбирают для автоматизации групповой упаковки цилиндрической тары, когда нужно стабильно разделять поток бутылок, формировать блоки заданного формата и упаковывать их в термоусадочную плёнку без ручной сборки групповой упаковки.

• групповая упаковка стеклянных бутылок;
• групповая упаковка ПЭТ-бутылок;
• формирование блоков 2×3;
• формирование блоков 3×4;
• разделение рядов бутылок перед формированием блока;
• автоматическая обвивка блока плёнкой;
• термоусадка в двухзонной камере;
• подготовка продукции к складированию и транспортировке;
• работа в составе линии розлива и упаковки;
• производительность до 20 блоков в минуту.

Принцип работы линии

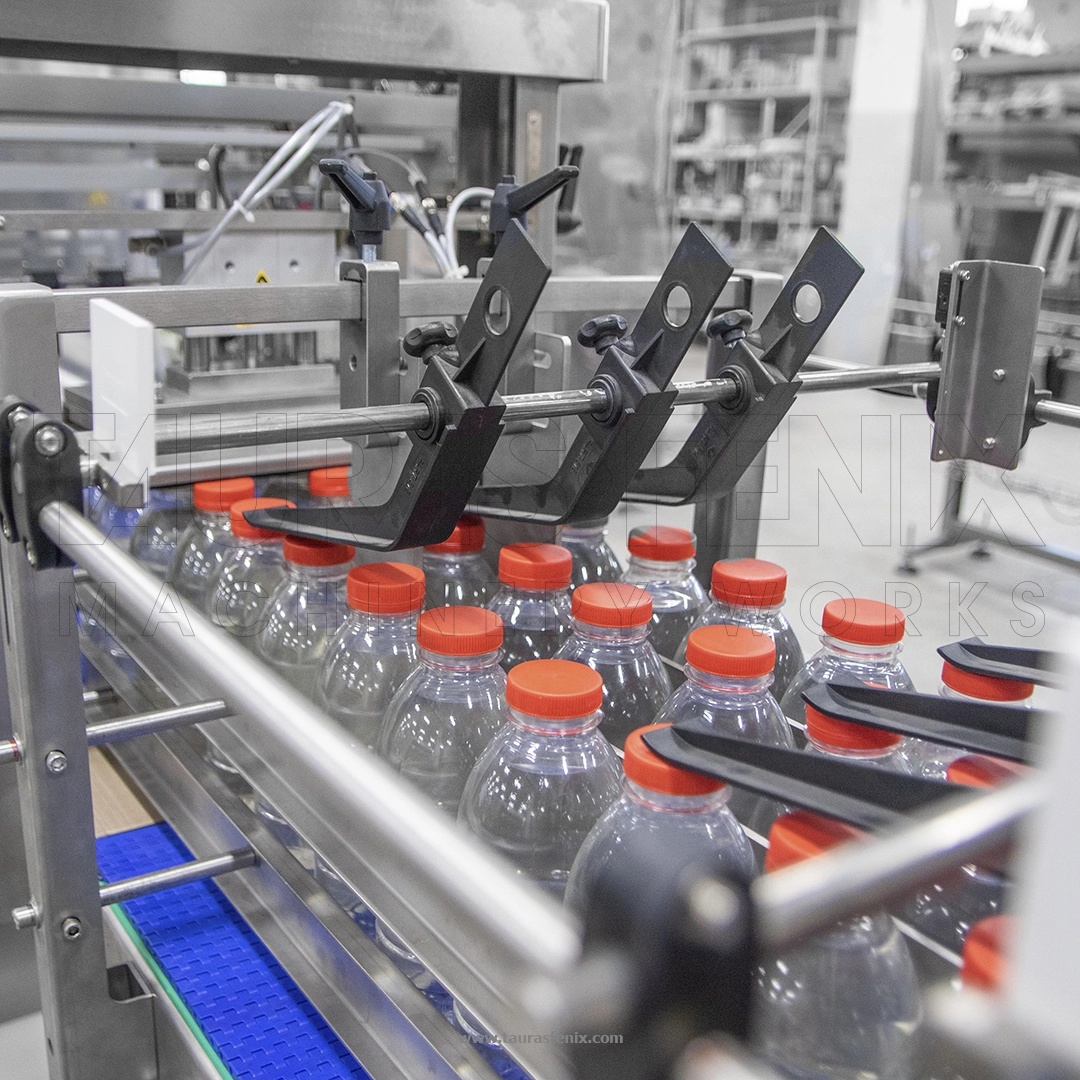

Продукция поступает на подающий транспортёр, где выполняется разделение рядов бутылок. Для формирования устойчивого потока используются системы разделения «ворошитель» и «стрелка».

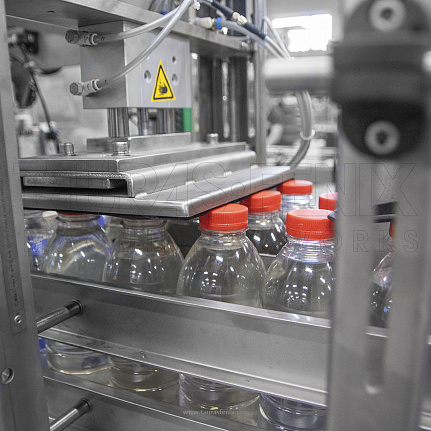

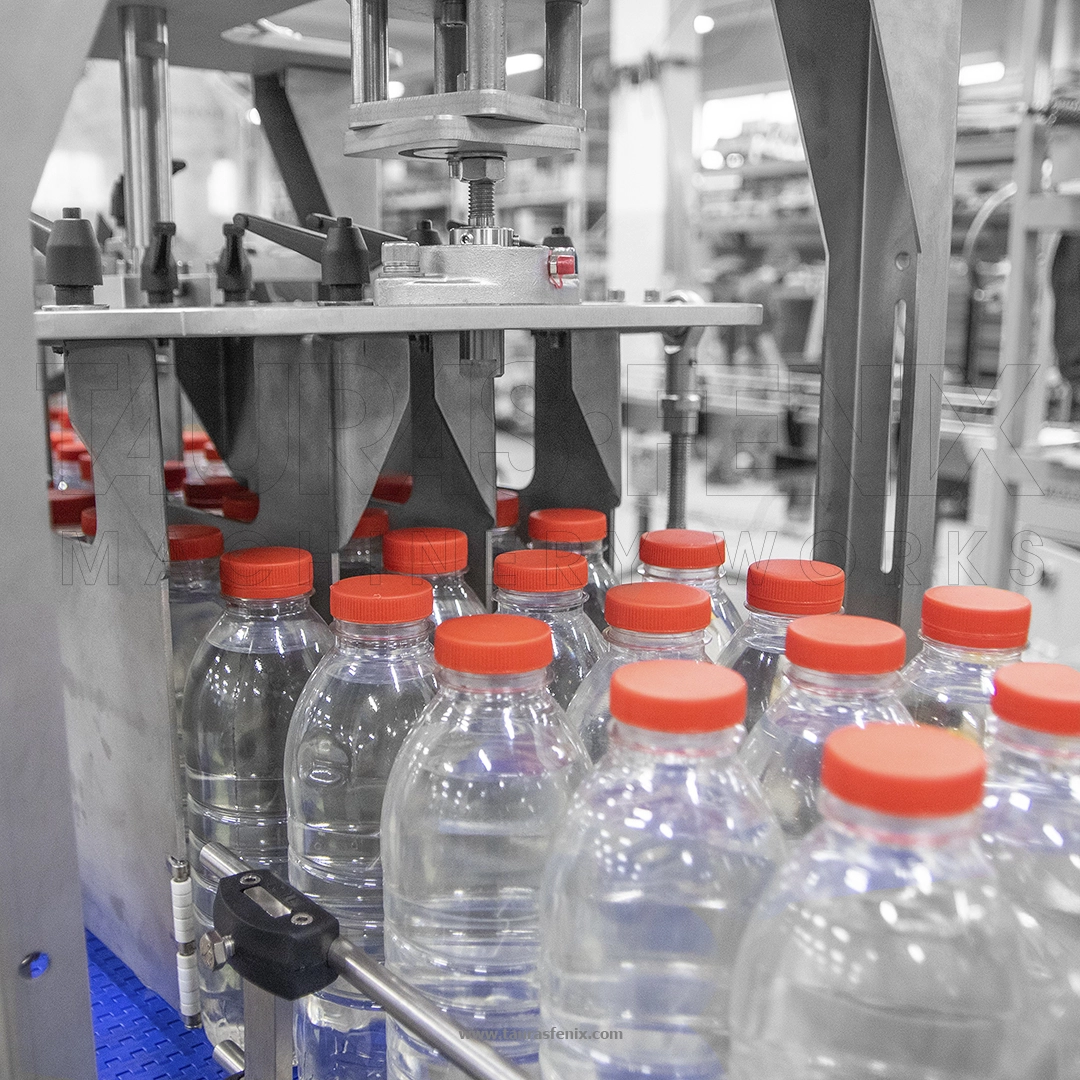

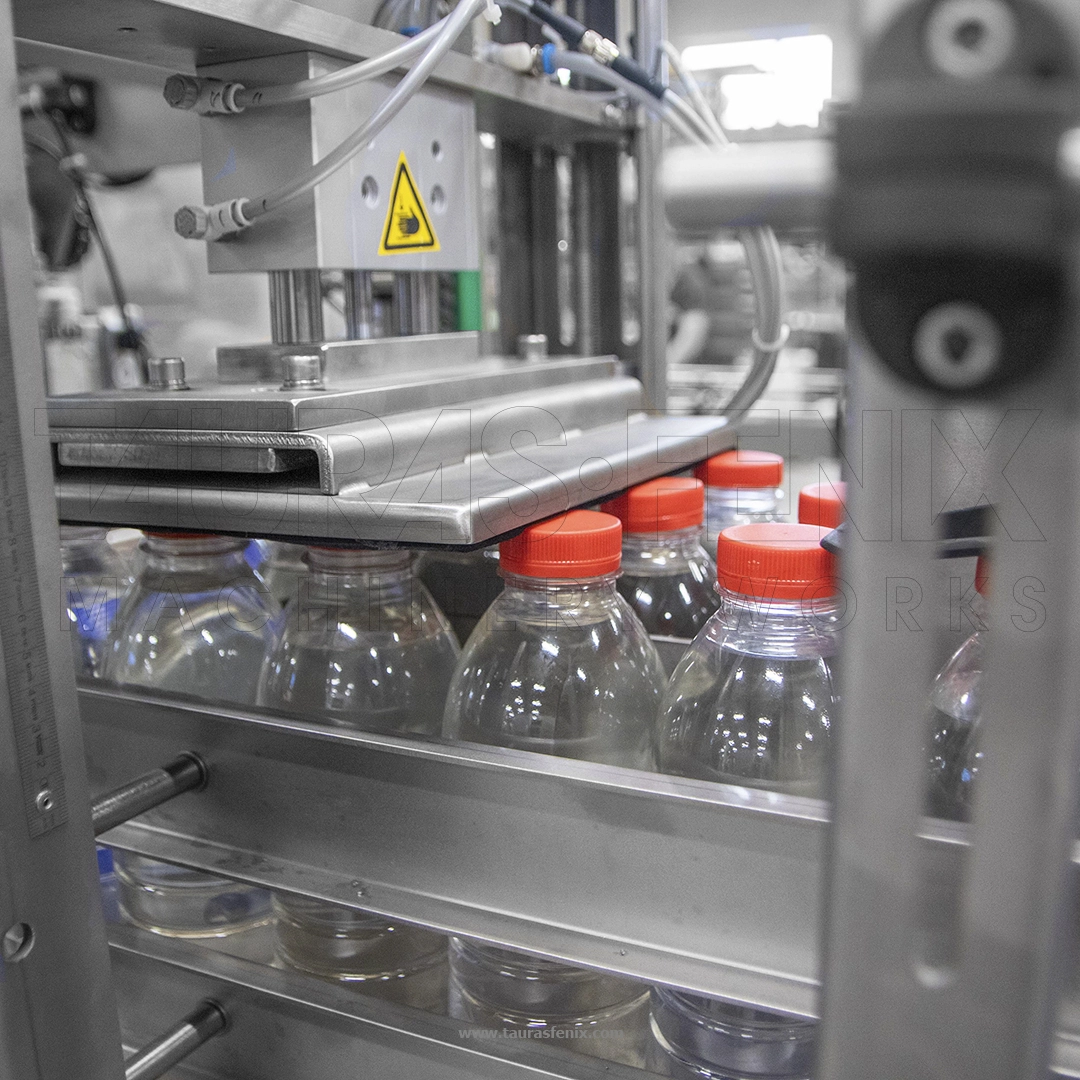

После разделения бутылки поступают в зону формирования группового блока. Формирователь собирает продукцию в заданный формат — 2×3 или 3×4, после чего блок передаётся в упаковочный модуль.

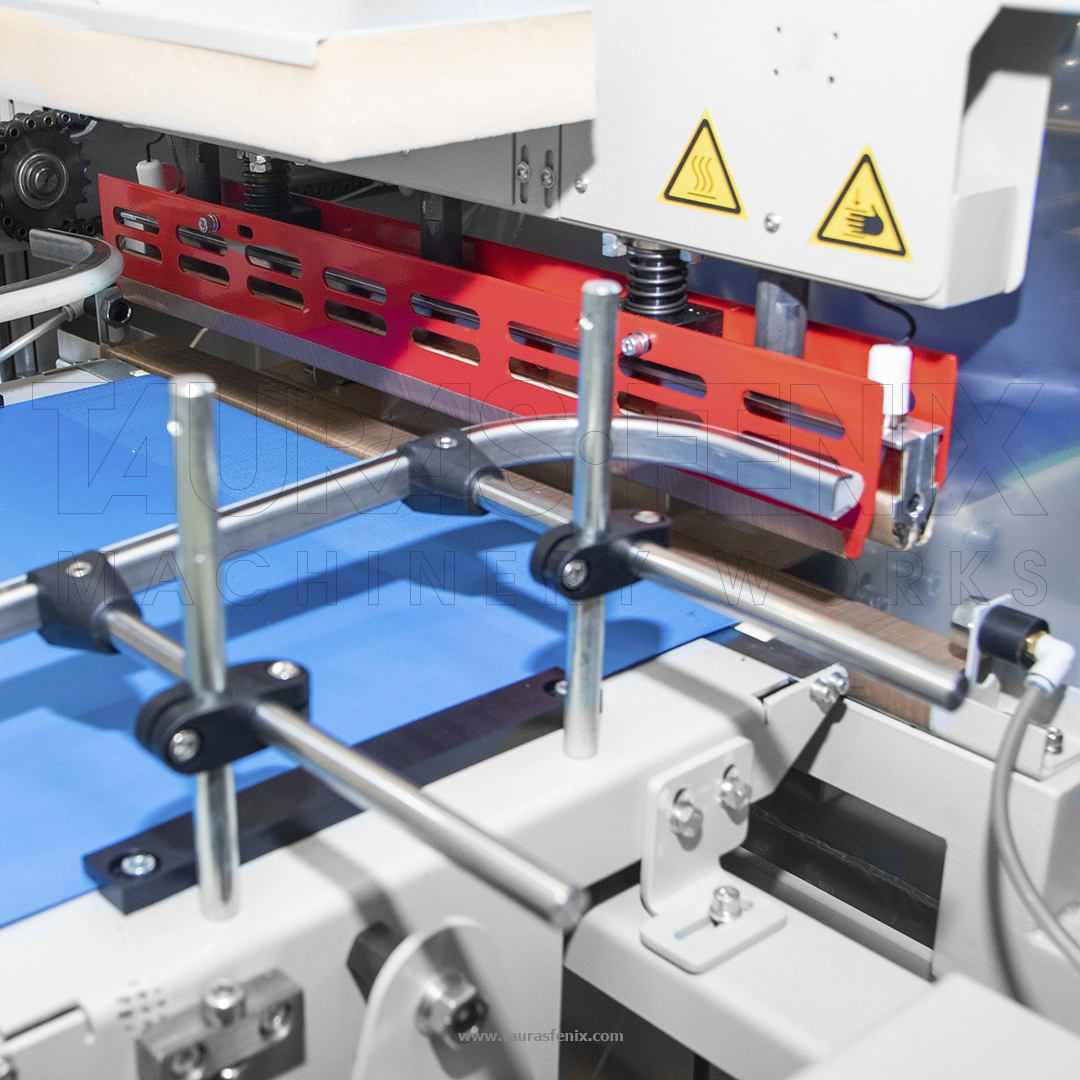

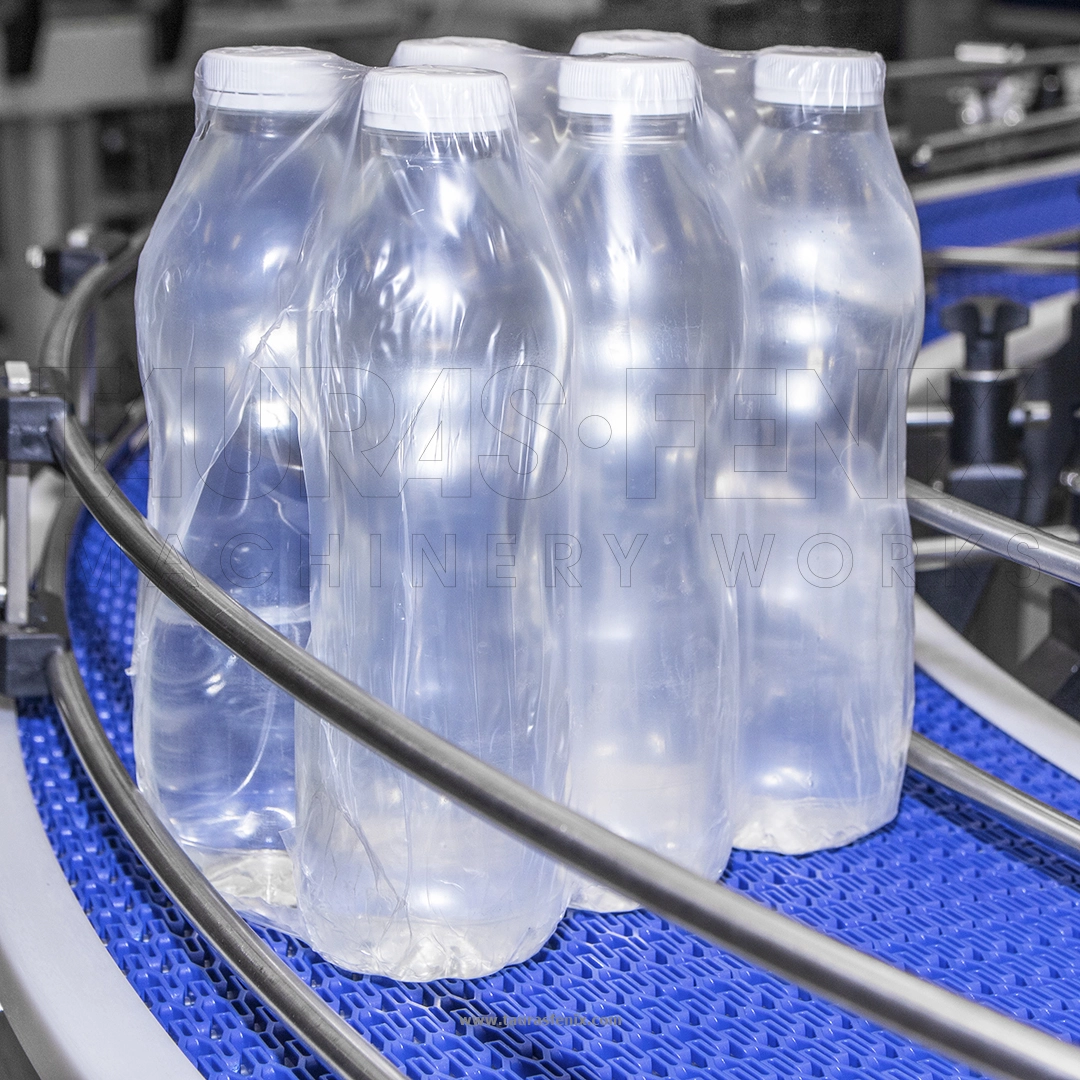

В упаковочном модуле блок обвивается термоусадочной плёнкой. Затем продукция проходит через термоусадочный модуль с двухзонной камерой, где плёнка равномерно усаживается по форме блока.

Практическая выгода: линия автоматизирует ключевые операции групповой упаковки бутылок: разделение рядов, формирование блока, обвивку плёнкой и термоусадку.

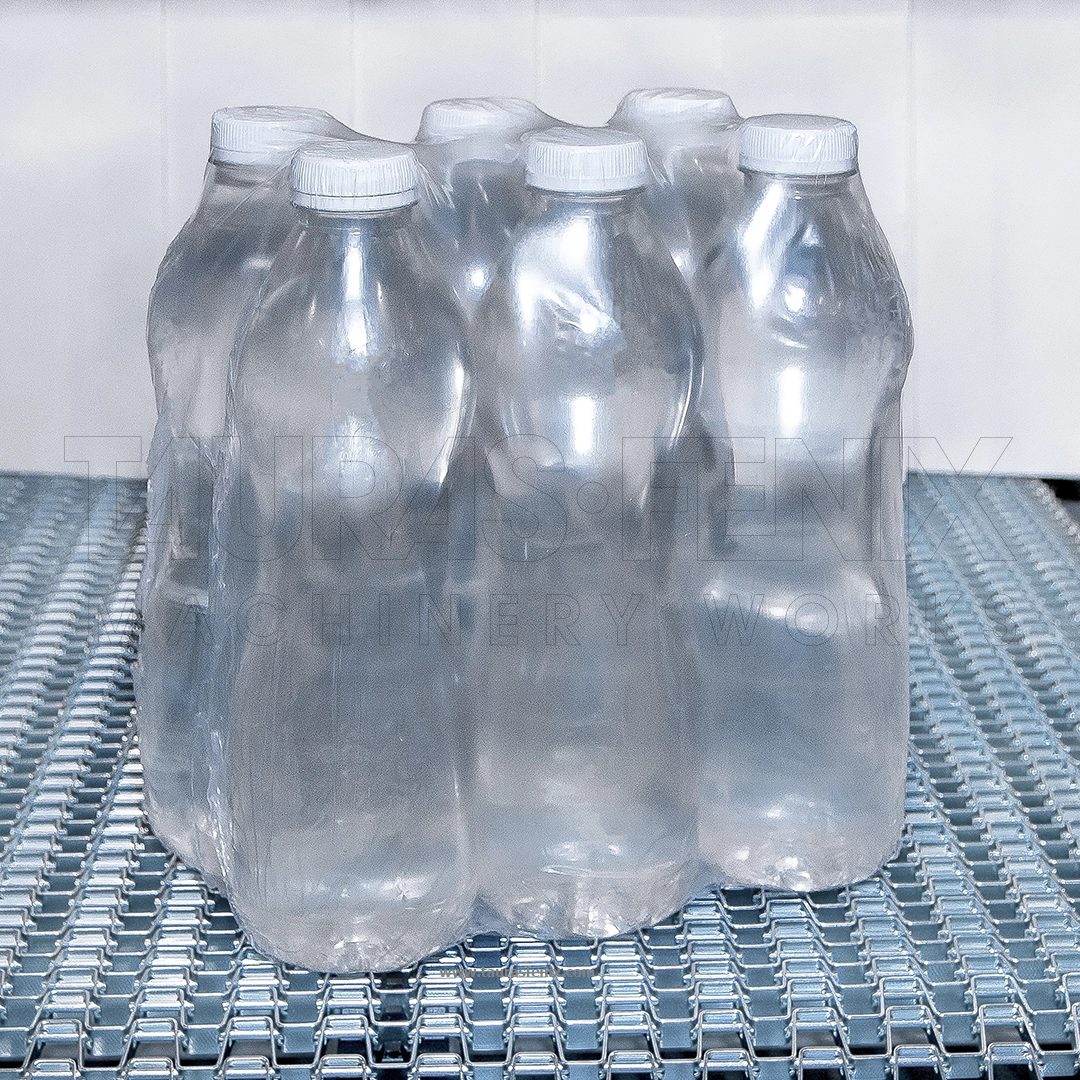

Форматы групповой упаковки 2×3 и 3×4

В карточке ТУРБОПАК 261 указаны два основных формата группового блока: 2×3 и 3×4. Такие форматы применяются для бутылочной продукции, когда нужно получить устойчивую транспортную упаковку для складирования, паллетирования и дальнейшей отгрузки.

При подборе линии важно проверить диаметр и высоту бутылки, массу заполненной тары, устойчивость блока, требуемую плотность обтяжки плёнкой и формат дальнейшей транспортировки.

Важно для подбора: указанные в карточке габариты блока 182×273×344 мм нужно сверять с конкретной бутылкой и требуемой схемой групповой упаковки.

Работа со стеклянными и ПЭТ-бутылками

ТУРБОПАК 261 рассчитан на групповую упаковку бутылок из стекла и ПЭТ. Для такой продукции важно не только обернуть блок плёнкой, но и обеспечить корректное разделение рядов перед формированием групповой упаковки.

Системы разделения «ворошитель» и «стрелка» помогают подготовить поток бутылок к формированию блока. Это снижает риск нестабильной подачи, перекосов и ошибок при сборке групповой упаковки.

При интеграции линии в производство нужно учитывать тип тары, геометрию бутылки, устойчивость на транспортёрах, скорость предыдущего оборудования и требования к последующему паллетированию.

Термоусадочная плёнка и качество упаковки

ТУРБОПАК 261 работает с термоусадочной плёнкой на основе полиэтиленов толщиной 50–120 мкм. Максимальная ширина рулона плёнки — 500 мм, внешний диаметр рулона — до 300 мм, максимальный вес рулона — 20–25 кг.

Толщина и ширина плёнки подбираются с учётом формата блока, массы продукции, требований к прочности упаковки и условий транспортировки. Для бутылочной продукции особенно важны стабильная усадка, аккуратная фиксация блока и отсутствие деформации упаковки.

Важно: корректный подбор плёнки влияет на внешний вид группового блока, устойчивость упаковки и удобство дальнейшей логистики.

Двухзонная термоусадочная камера

В составе ТУРБОПАК 261 используется термоусадочный модуль с двухзонной камерой. Рабочий размер термотуннеля составляет 2500×680×500 мм.

Двухзонная камера помогает равномерно прогреть плёнку и сформировать аккуратную групповую упаковку. Скорость транспортёра регулируется в диапазоне 3–15 м/мин, что позволяет адаптировать режим работы под тип плёнки, формат блока и особенности продукции.

Отличие от других моделей ТУРБОПАК

ТУРБОПАК 261 нужно позиционировать как автоматическую линию для групповой упаковки стеклянных и ПЭТ-бутылок. В отличие от ТУРБОПАК 260, который рассчитан на крупногабаритные и длинномерные изделия, ТУРБОПАК 261 работает с цилиндрической тарой и формирует стандартные бутылочные блоки.

В отличие от универсальных моделей ТУРБОПАК 254 под разные варианты групповой упаковки, карточку ТУРБОПАК 261 лучше раскрывать через бутылки, форматы 2×3 и 3×4, систему разделения рядов и производительность до 20 блоков в минуту.

Логика выбора: крупногабаритные изделия — ТУРБОПАК 260; бутылки в блоках 2×3 и 3×4 — ТУРБОПАК 261; другие форматы групповой упаковки нужно подбирать по таре, производительности и схеме подачи.

Интеграция в линию розлива и упаковки

ТУРБОПАК 261 может использоваться как часть производственной линии после розлива, укупорки, этикетировки и контроля продукции. При интеграции важно согласовать скорость подачи бутылок, формат блока, накопление перед термоусадочной линией и отвод готовой групповой упаковки.

Для стабильной работы необходимо проверить тип бутылки, её высоту и диаметр, массу заполненной тары, устойчивость на транспортёрах, параметры плёнки и требования к дальнейшему паллетированию.

Технические параметры

Кинематическая производительность ТУРБОПАК 261 составляет до 20 блоков в минуту. В текущей технической таблице указаны габариты блока: длина 182 мм, ширина 273 мм, высота 344 мм.

Тип плёнки — полиэтилены. Толщина плёнки — 50–120 мкм. Максимальная ширина рулона плёнки — 500 мм. Максимальный внешний диаметр рулона — 300 мм, вес рулона — 20–25 кг.

Рабочий размер термотуннеля — 2500×680×500 мм. Скорость транспортёра — 3–15 м/мин. Подключение машины — 380 В, 3Ф, 50 Гц.

Установленная мощность — 50 кВт. Рабочее давление в пневмосистеме — 0,6 МПа. Потребление сжатого воздуха — 500 л/мин.

Габариты аппарата: длина 10100 мм, ширина 1400 мм, высота 2300 мм. Вес аппарата — 3000 кг.

Когда стоит выбрать ТУРБОПАК 261

ТУРБОПАК 261 стоит выбирать, если производству нужна автоматическая линия для групповой упаковки стеклянных или ПЭТ-бутылок в термоусадочную плёнку с формированием блоков 2×3 и 3×4.

Модель подходит для предприятий, где важны высокая производительность, стабильная подача бутылок, автоматическое формирование блока, аккуратная усадка плёнки и подготовка продукции к складской и транспортной логистике.

Рекомендуемая логика подбора: сначала определить тип бутылки, формат блока, требуемую производительность, параметры плёнки, схему подачи и отвода продукции, затем согласовать комплектацию ТУРБОПАК 261.
